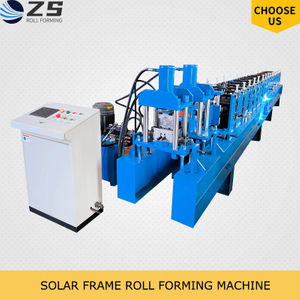

Профилегибочная машина для производства солнечных панелей

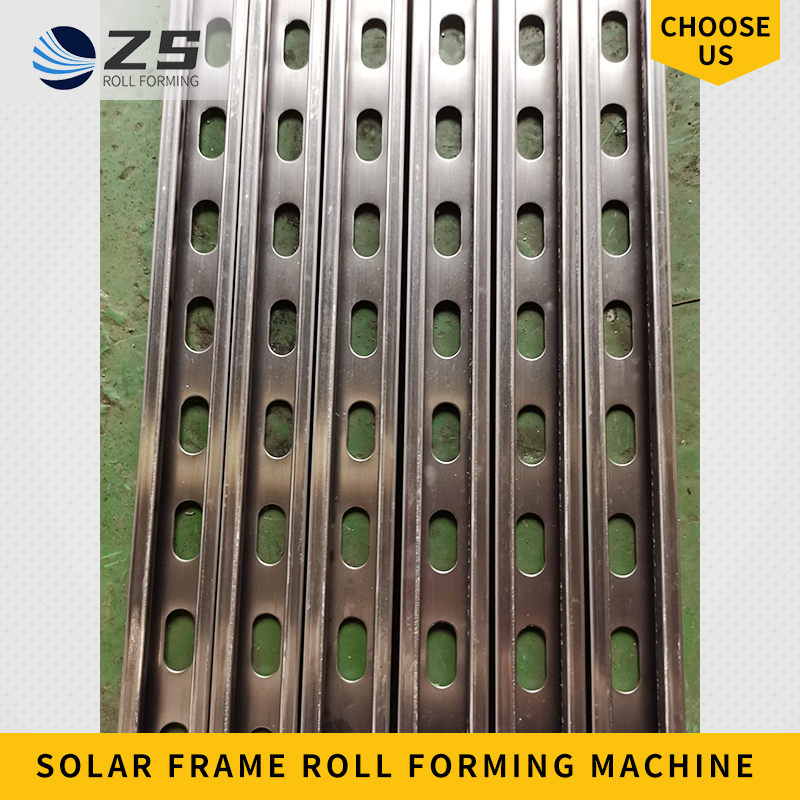

Опорный кронштейн для фотоэлектрических систем, изготовленный на профилегибочной машине Zunsheng, представляет собой опору для крепления солнечных батарей из холоднокатаной стали, канал, который используется в качестве солнечной батареи.
опоры панелей или конструкции структурного назначения.Канал формируется из металлических рулонных полос, а затем рулон формируется структурным каналом.
профилегибочную машину в секцию открытого канала с кромками для обеспечения дополнительной жесткости.
Zunsheng Опорная панель для установки солнечной батареи Channel Machine предназначена для формирования стоек диаметром 1,5–2,5 мм необходимых типов.

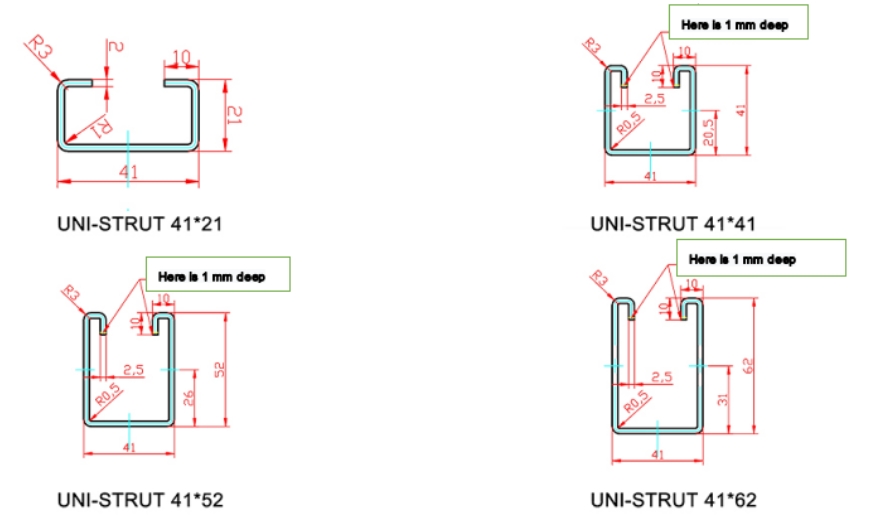

Машина способна производить 2, 3 или более типов стоек путем регулировки формы для профилирования.Стандартные размеры каналов стоек: 41*41, 41*21, а также некоторые индивидуальные формы.

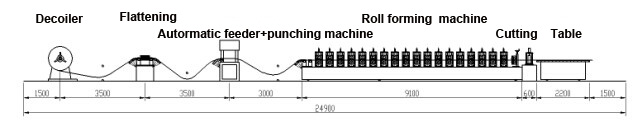

Рабочий поток:

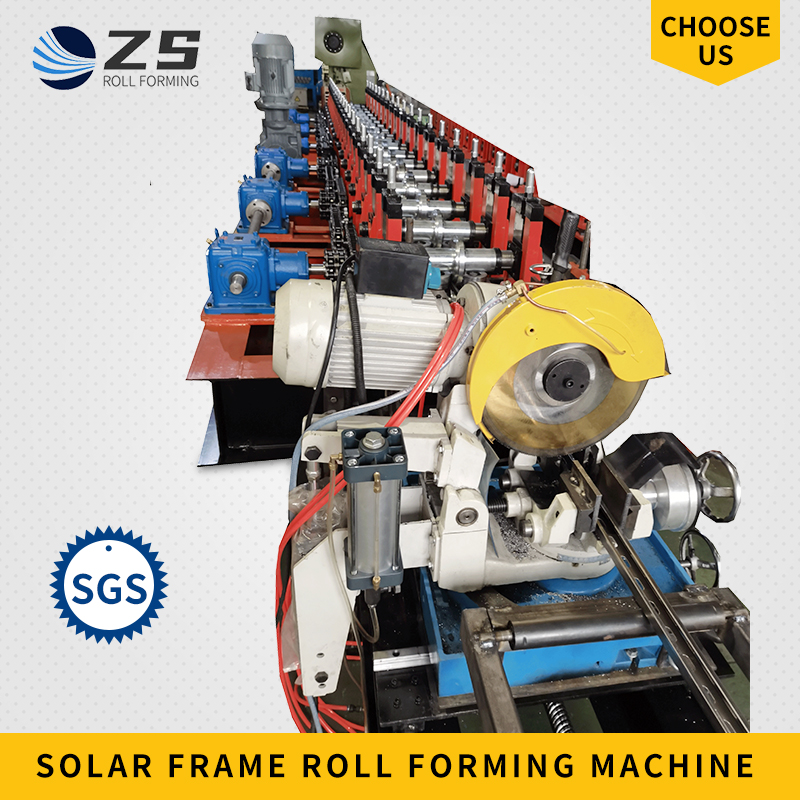

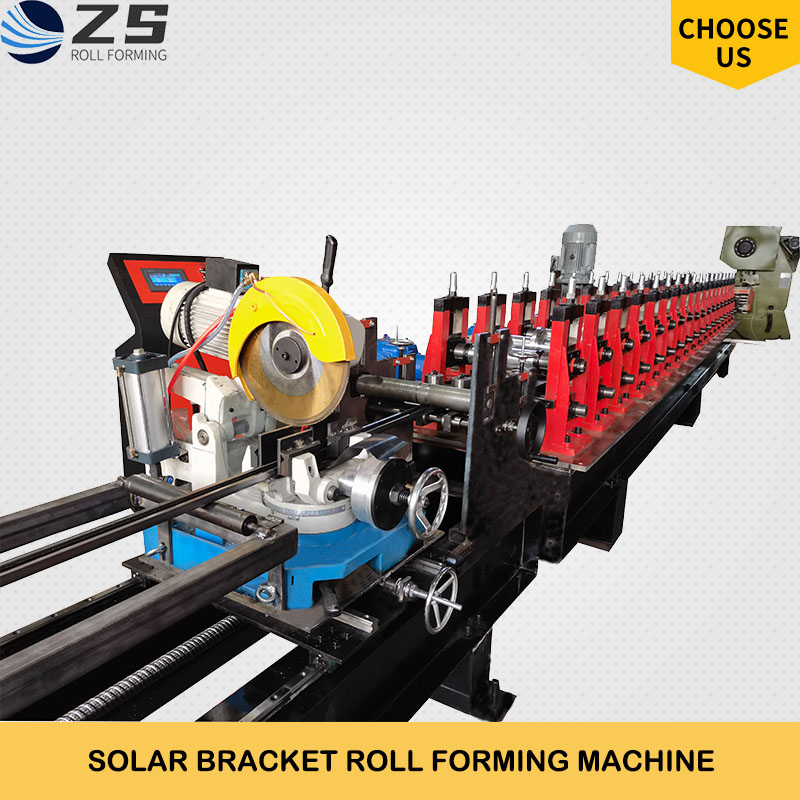

Электрический разматыватель --- Автоматический входной пляж --- Штамповочная машина ----- Профилегибочная машина --- Автоматический механизм резки ---
Шкаф компьютерного управления --- Таблицы биения
Спецификация:
| Нет. | Основные параметры | Параметры профилегибочного стана |
| 1. | Эффективная ширина | 41 мм | Формовочные станции | 22 шага |
| 2. | Допуск эффективной ширины | ±0,5 мм | База | Н450 |
| 3. | Толщина материала | 2,0-2,5 мм | Толщина боковой стенки | Q235 t18mm/ Литая рама |
| 4. | Контрольная толщина
| 2,0 мм | Диаметр вала | φ75/85 мм
|
| 5. | Материал применения | Оцинкованный лист(GI)
Холоднокатаная сталь (CRC) | Мощность главного двигателя | 15 КВт |
| 6. | Предел текучести | Q235-Q550Мпа | Винтовые болты | Оценка 8,8 |
| 7. | Скорость продукта | 12-18м/мин | рулевая тяга | ф22 оцинкованный |
| 8. | Эффективный размер | Как дизайн клиента | Ролик | GCr15 (= сталь EN31), прецизионная обработка, твердое хромированное покрытие. |
| 9. | Система контроля | Система управления ПЛК | Режим обработки | Токарные станки с ЧПУ, обработка слуха, твердое хромированное покрытие, толщина 0,04 мм. |
| 10. | Тестирование материала | Zunsheng сообщит размер подаваемого материала, который необходимо приобрести за 2 недели до машинного тестирования. |
Все части для этой линии:

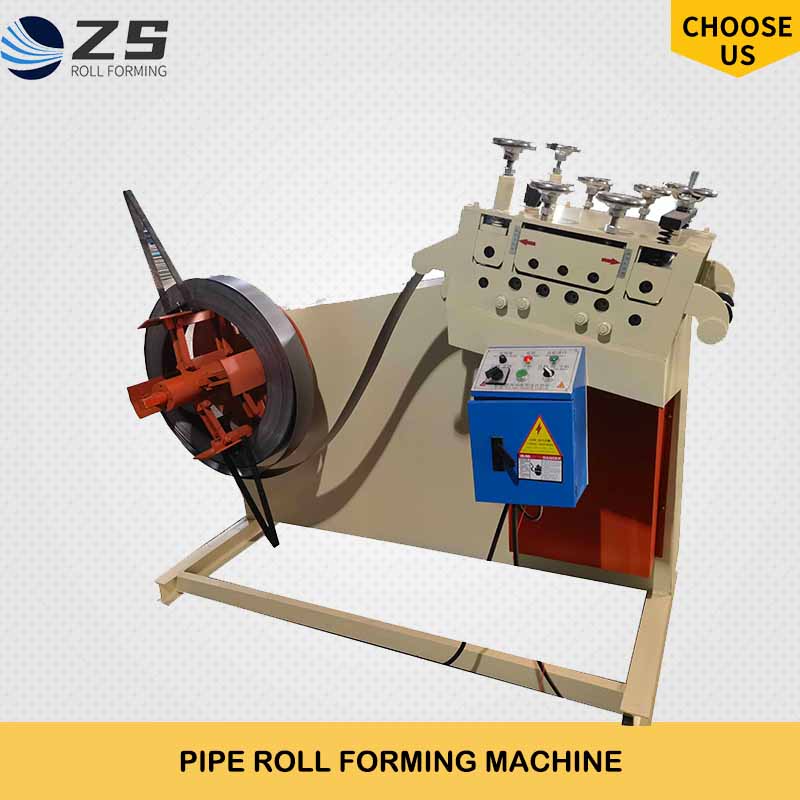

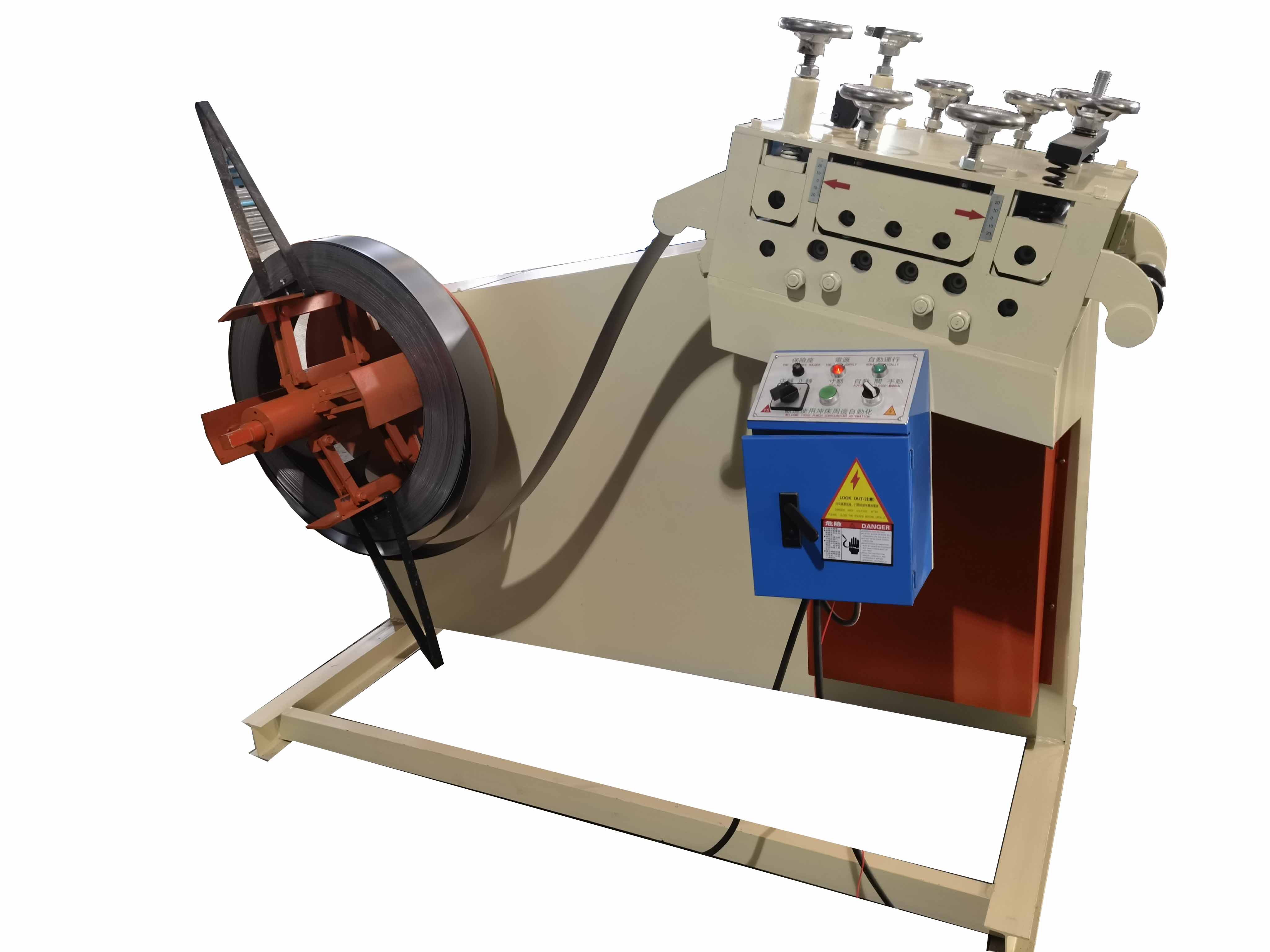

Электрический разматыватель 3T с выравниванием:

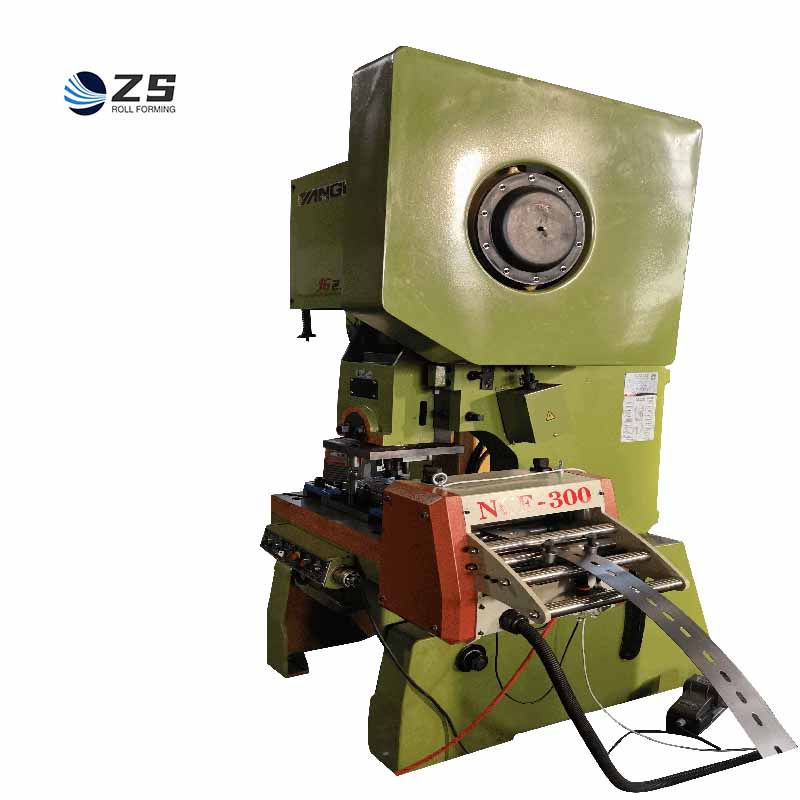

Штамповочная машина с серводвигателем:

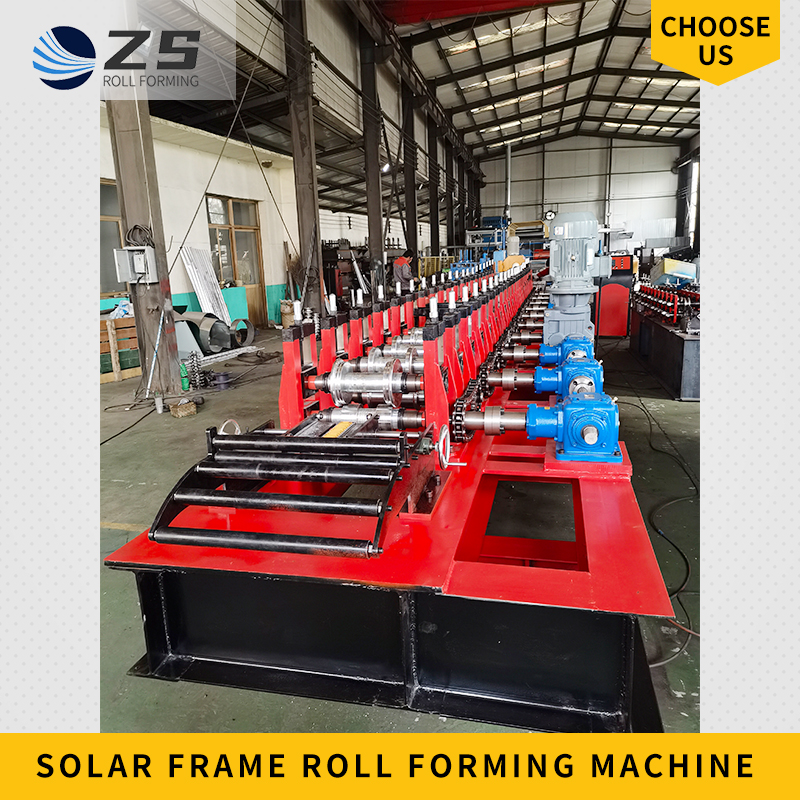

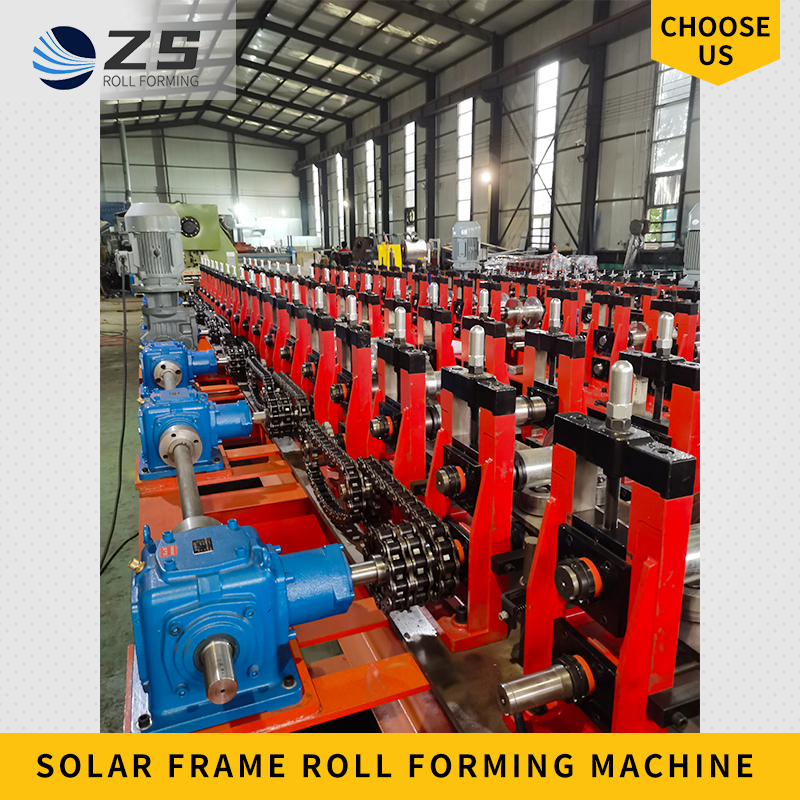

Основная профилегибочная машина:
ПроИспользование воздуховода:

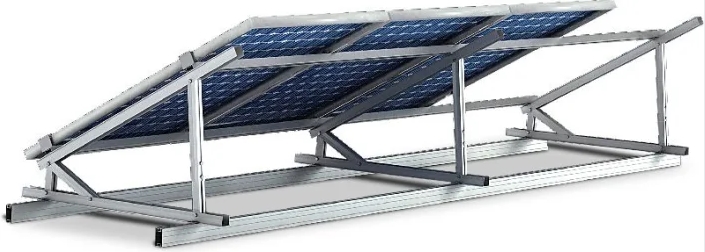

Солнечные монтажные конструкции являются важными компонентами, которые обеспечивают эффективность солнечной энергетической системы как в коммунальных предприятиях, так и на крышах.Эти каркасы позволяют панелям удобно располагаться под прямым углом, что помогает максимизировать выработку энергии.
Преимущество:
1. Мы используем литейную раму для конструкции машины, она не требует резки и сварки, что обеспечивает точность рамы солнечной панели во время работы машины.
2.После того, как все ролики и валы обработаны на токарных станках с ЧПУ, они закалены и отпущены, затем токарные станки с ЧПУ снова обрабатываются, а затем подвергаются точной обработке на шлифовальных станках и, наконец, хромируются.Ролики и валы обрабатываются этими процессами. точнее можно прокатать из стали калибра.
3. Мы можем выбрать стиль машины.Если пространство вашего завода ограничено, вы можете выбрать нашу встроенную машину, ПЛК, масляный насос, двигатель, все встроено в корпус машины, что экономит место и выглядит красиво.
4. Машина для изготовления оснащена сервоприводом для штамповки и резки, что не только отвечает потребностям клиента в настройке, но также отвечает потребностям клиента в высокой эффективности.
5. Мы можем предоставить вам полный комплект электрического разматывателя, струйных принтеров и упаковочной машины в одном месте, и мы можем доставить все в одном контейнере.
