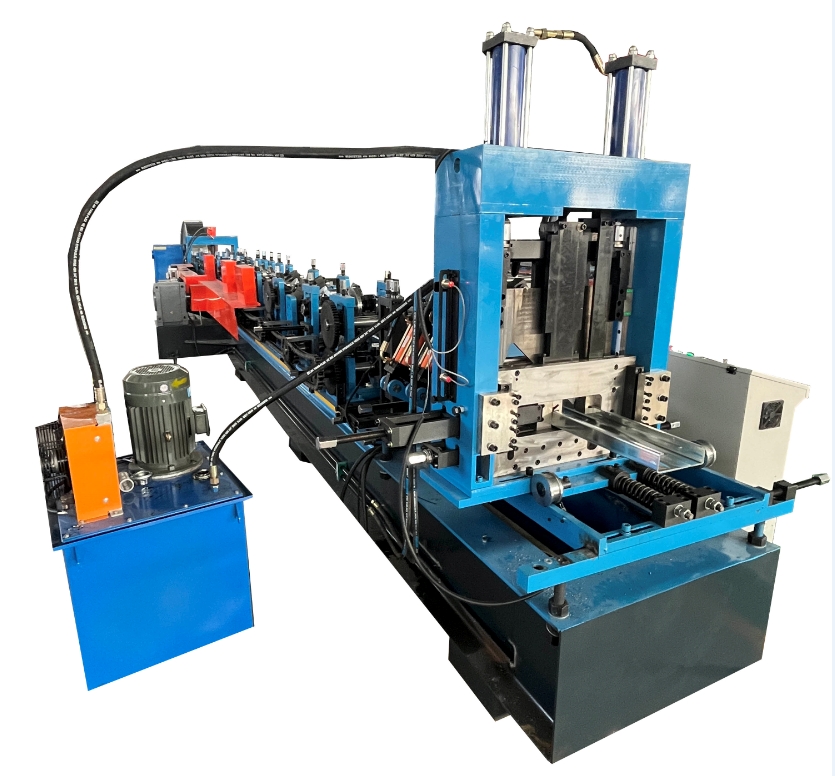

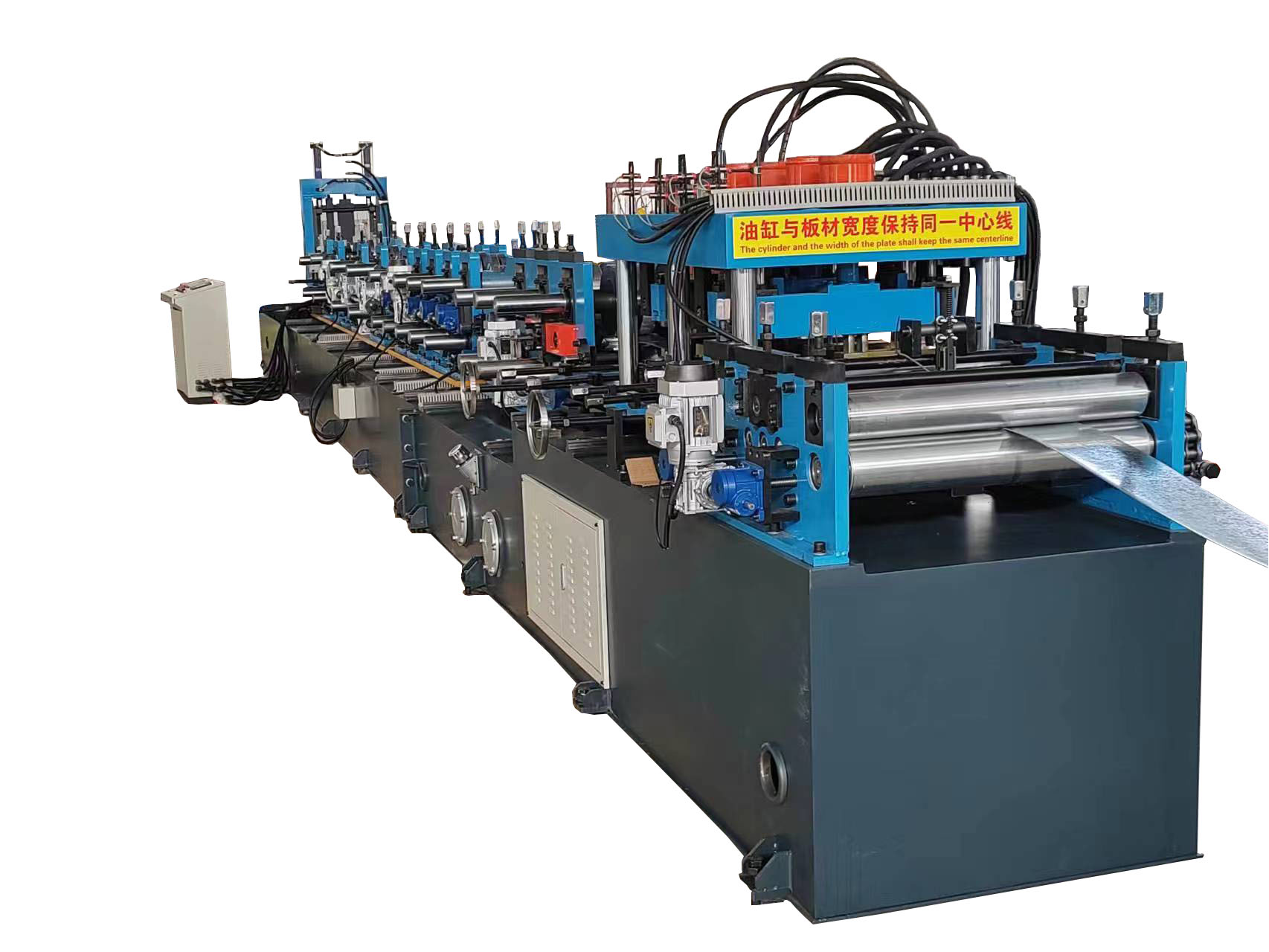

Автоматическая машина для производства рулонов прогонов CZ с металлическим каркасом из стальной конструкции Peb
Полностью автоматическую интегрированную машину для производства стали C/Z также называют машиной для сменного формования C/Z и машиной для производства сменных прогонов C/Z.Полностью автоматическая машина для изготовления прогонов CZ предоставляет пользователям высокоавтоматизированное оборудование для формирования прогонов, которое позволяет за короткое время реализовать обменное производство двух моделей C/Z и прогонов различных спецификаций с помощью компьютерного управления ПЛК.

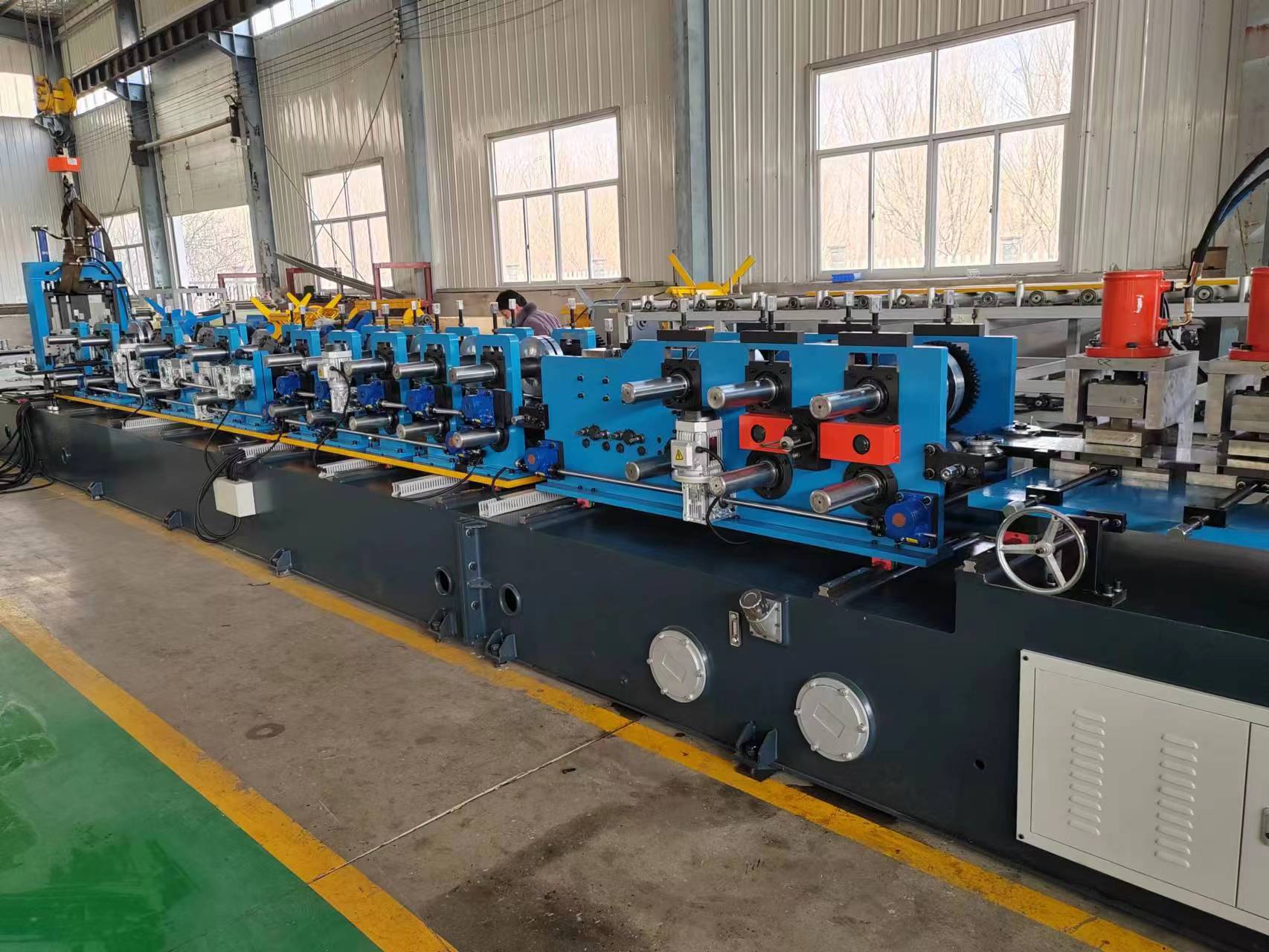

Сверхмощная качественная машина CZ Purlin, рама рулонной станции 48 мм:

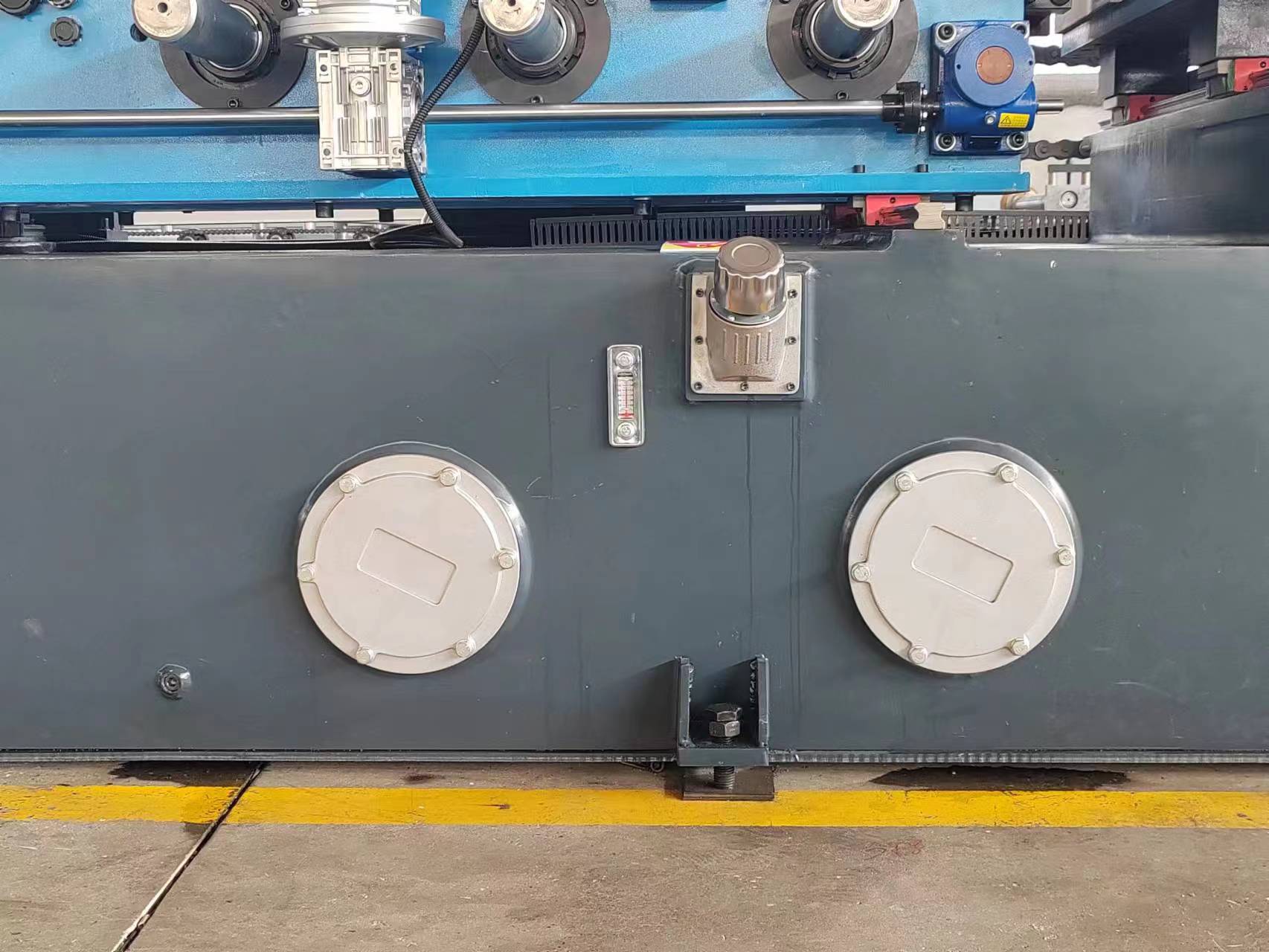

Мы используем стальную пластину толщиной 10 мм для сварки нижней конструкции, стальную пластину 30 мм для нижнего стола, поверхность обработки на станке с ЧПУ.
Система автоматической смены 7 единиц, включая развязку C & Z, питатель, ширину и высоту:

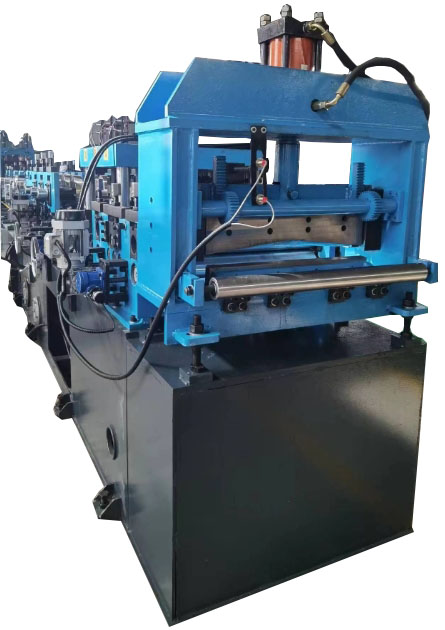

Мы добавляем предварительную резку, когда заказ завершен, это автоматическая катушка резки, что позволяет сэкономить материал:

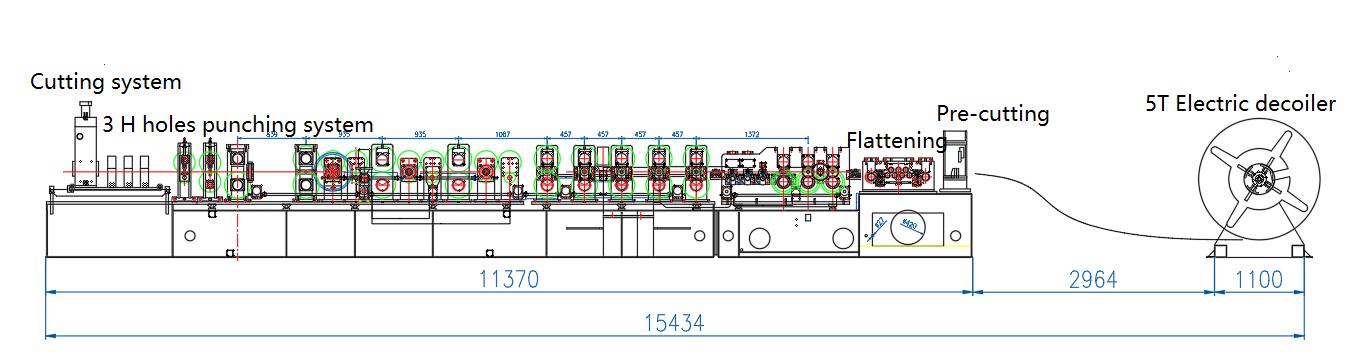

Рабочий поток:
Электрический разматыватель ---- Система предварительной резки --- Система выравнивания --- Профилегибочная машина ---- Система пробивки отверстий ---- Автоматическая машина для резки ----- Компьютерная система управления ----- Получение продукта Стол
Спецификация:
Нет. | Элемент | Параметр |
1. |
| Толщина материала |
1,5-3,0 мм |
Размер товара | Ширина: 75-300 мм Высота : 40–100 мм |
2. | Характеристики разматывателя | Тип | Электрический консольный тип |
Макс.Емкость | 5 тонн |
Идентификатор катушки | 480-520 мм |
Макс.Катушка ОД | ≤1000 мм |
Макс.Ширина катушки | ≤300 мм |
3. | Сглаживание система | Толщина рамки | 30 мм |
Диаметр вала | 80 мм |
Вал Нет. | Вниз 4+Вверх 3 |
Материал вала | 45#сталь,с твердая обработка HRC56 и хромированное покрытие |
Диаметр питателя Вал катушки | 100 мм |
Фидер Номер вала катушки. | 2 |
Материал вала питающей катушки | 45#сталь,с твердая обработка HRC56 и хромированное покрытие |
4. | Характеристики машины | Скорость формирования | 10-25м/мин |
Формовочные станции | 18 станций |
Материал ролика | Основной ролики используют GCr15, вспомогательную сторону ролик использует Cr12, с твердой обработкой HRC58-60 и хромовым покрытием. |
Материал вала | 45#сталь,с твердая обработка HB210-230 и хромированное покрытие |
Диаметр вала | Основной Вал 90 мм, вал изменения размера 75 мм |
Формирование структуры | Направляющая колонна |
Базовая рама | Сварка стали |
Управляемая система | Цепь, 2 дюймы и 1,5 дюйма |
Мощность двигателя | Серводвигатель 37 кВт, марка Zhongchen, с Редуктор K107, Шанхайская марка Bojiang. |
Изменять Размеры Мощность | 0,37кВт*2,0,55кВт*2,1,1кВт*1,0,75кВт*2 |
Допуск резки | ±2 мм |
Размер установки | 20~25М*2М |
Вес машины | 15 тонн |
5. | Компьютерная коробка | ПЛК | Вэйконг |
Кнопка | Экстренная остановка |
6. | Гидравлический | Власть гидравлического | 11кВт |
Охлаждение система | Вентилятор |
Емкость из коробки | 300L |
7. | Краска | Базовая краска | Антикоррозийная |
Поверхностная краска | Синий + Черный |
8. | Другие | Защита электродвигателя от перегрузки |
Защита от короткого замыкания |
380 В/50 Гц/3 фазы |
Использование CZ Purlin:

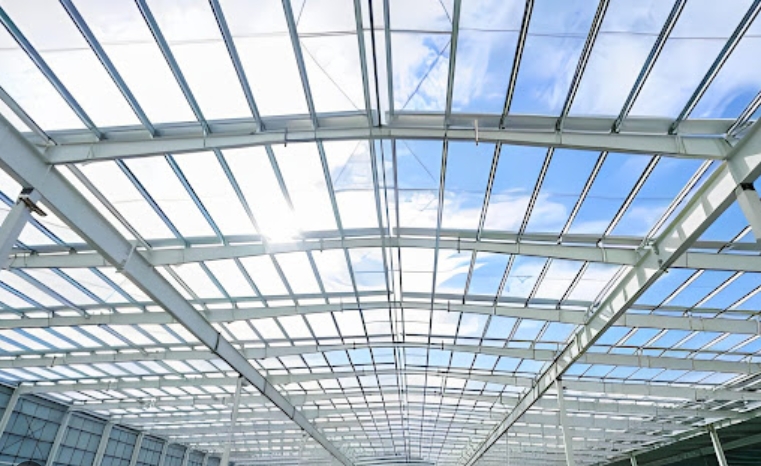

Прогон — это горизонтальная балка или стержень, который обеспечивает структурную поддержку зданий, обычно под крышей.Стропила здания или его стены поддерживают прогоны.Хотя они чаще всего используются в металлических зданиях, они также могут заменить плотно расположенные стропила в деревянных каркасных зданиях.Прогоны крыши выдерживают вес настила крыши.Панель из твердой древесины, фанерный щит или листовой металл, образующий поверхность крыши, называется настилом крыши.Часто его изготавливают из бетона, заполняют какой-либо погодозащитой и обычно покрывают изоляцией.
